Modelando un Cascanueces en 3D en Blender 5.0.1 Paso a Paso

Introducción

El modelado 3D es clave en industrias como el cine, el diseño industrial y, especialmente, el desarrollo de videojuegos, donde la optimización geométrica y la calidad de los activos digitales impactan directamente en el rendimiento y la estética. En este contexto, Blender se ha consolidado como una herramienta fundamental por ser gratuita, de código abierto y ofrecer un flujo completo para la creación de contenido tridimensional.

Este documento tiene como propósito guiar a principiantes en Blender a través del modelado de un cascanueces, desde la configuración inicial hasta el modelo final suavizado. A diferencia de enfoques centrados en texturizado o escultura, este trabajo se enfoca exclusivamente en técnicas de modelado poligonal hard surface, destacando la importancia de la topología de la malla, la distribución eficiente de vértices y el uso estratégico de modificadores. Se busca demostrar que un modelo complejo puede construirse a partir de formas simples y que una metodología ordenada mejora la calidad y manejabilidad del resultado.

Metodología

A continuación, se detalla el proceso paso por paso de como se creo el cascanueces en Blender 5.0.1 desde cero:

Primero – Inicializar el entorno de trabajo

El primer paso es acceder y configurar nuestro entorno de trabajo, el cual en nuestro caso es Blender 5.0.1, para ello abrimos la aplicación, una vez que esta inicia eliminamos el cubo que aparece por defecto seleccionándolo y oprimiendo la tecla suprimir.

Segundo – Selección y Ubicación de la imagen de referencia

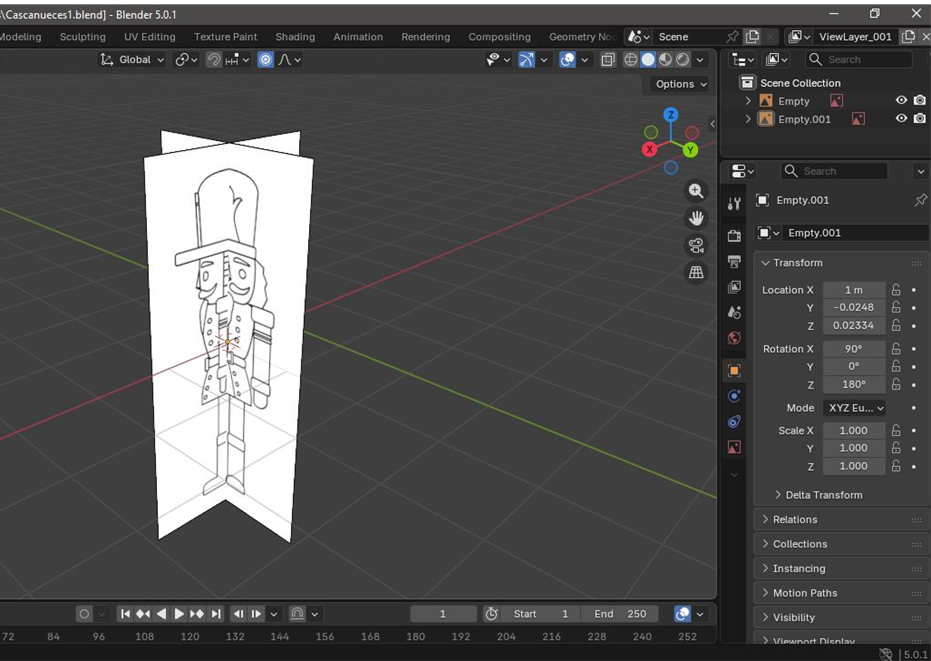

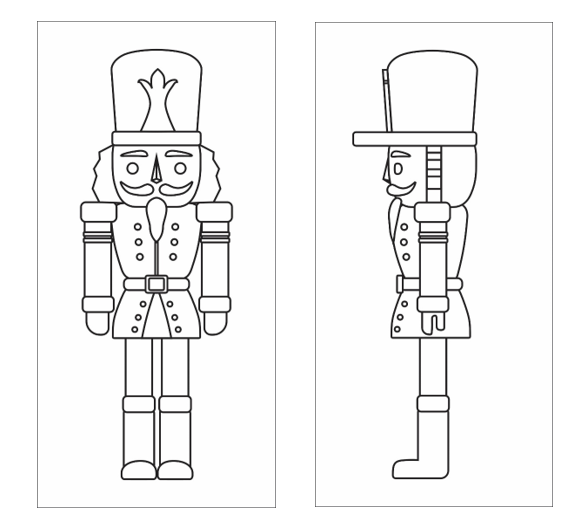

Para empezar con el proceso de modelado primero tenemos que seleccionar e incorporar la imagen de referencia porque con base a esta es que se realiza todo el proceso de modelado. Para ellos vamos al 3D Viewport, una vez allí pulsamos la tecla Shift + A, seleccionamos la imagen y luego Reference o Background. La imagen que use de referencia son las siguientes:

El diseño seleccionado se coloca en dos vistas, Frontal y Lateral, de igual forma se les baja la opacidad para poder trabajar con ellas como guía.

Tercero – Modelado del Torso

Ahora, ya con todo configurado, la primera parte que se empezara a modelar es el torso, para ello insertamos un cilindro. La decisión de porque se escoge esta figura en particular es debido a que tal forma del cascanueces es en su mayoría compuesta por esos, por lo que será la pieza mas usada en este trabajo.

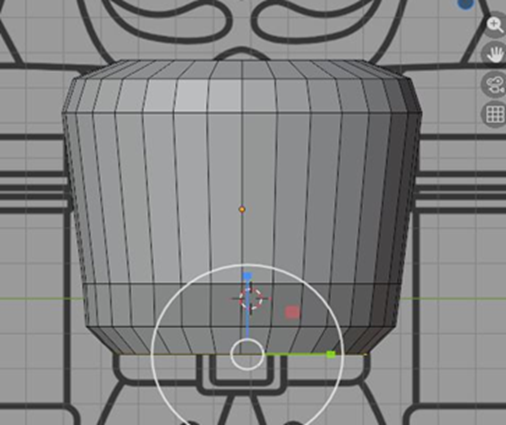

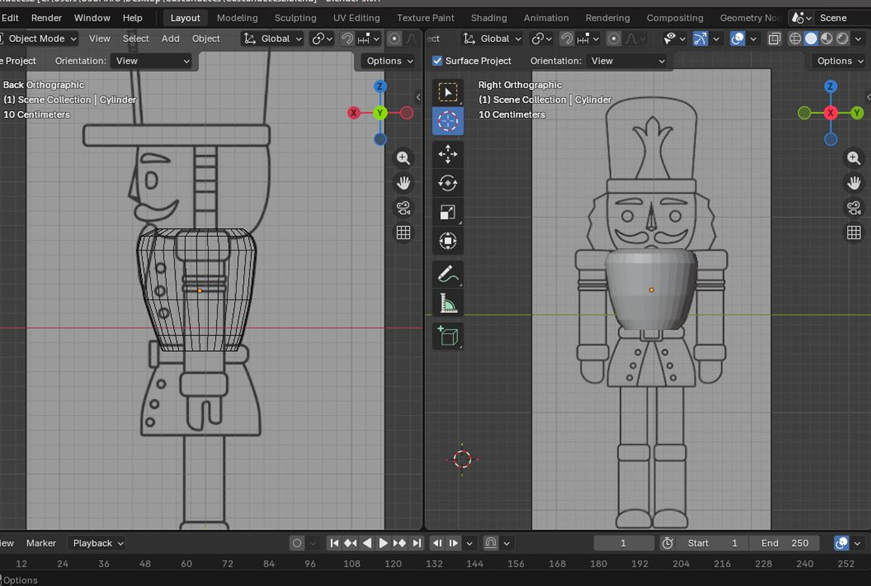

Una vez tenemos el cilindro incorporado lo centramos usando las guías establecidas y empezamos a escalarlo, para darle escala seleccionamos siempre las aristas y le damos el tamaño adecuado (según la imagen de referencia) lado por lado (Frontal y Lateral), ya que así es más fácil.

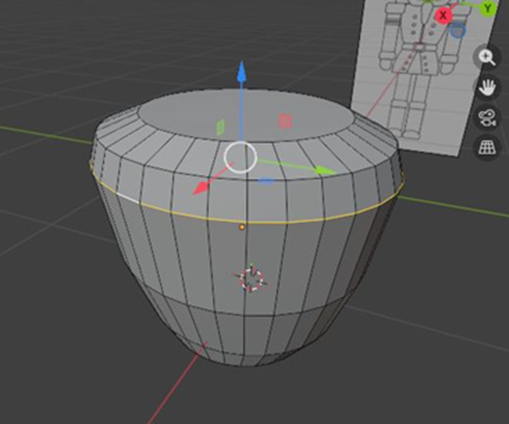

Para moldear la figura se emplean sus aristas, esto se usa empleando el comando CTRL + R para hacer la inserción de artista para trabajar solo con los que se necesiten, podemos ejecutar esta instrucción tantas veces como se necesitan y en donde específicamente se requieran para anexar toda una nueva tira que permita darle más forma al tronco de nuestro cascanueces, este mismo proceso se repitió con el cinturón y con la falda de su traje, como se muestra a continuación:

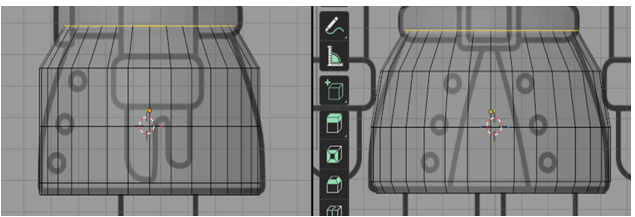

Cabe aclarar que el escalado de las aristas se realizó en horizontal, su selección completa se realizó con el comando alt + click en una de las aristas de la parte inferior del objeto, modificando desde ambas perspectivas (Frontal y Lateral) para garantizar su consistencia y que tenga una forma correcta.

Modelado del cinturón

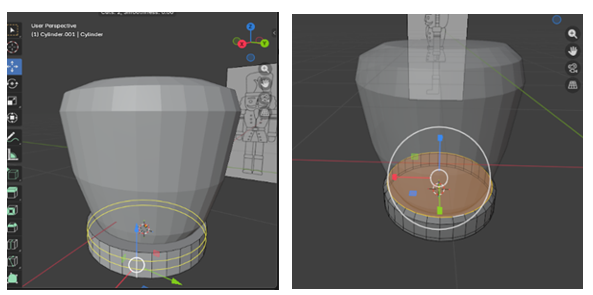

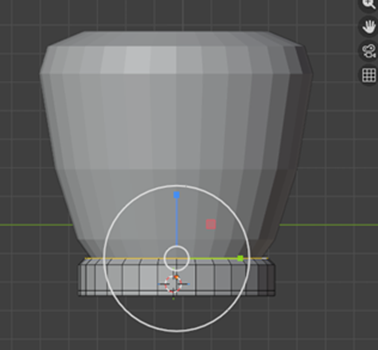

Continuando con el modelado vamos a realizar el cinturón del cascanueces, para ello se agrego un cilindro para ajustarlo al tamaño y forma del cinturón se anexo nuevamente una inserción de aristas, con esto podemos darle los detalles que queremos y suavizar el modelo para cuando se le agregue al final el smooth.

Modelado de la parte que esta debajo del cinturón (Falda)

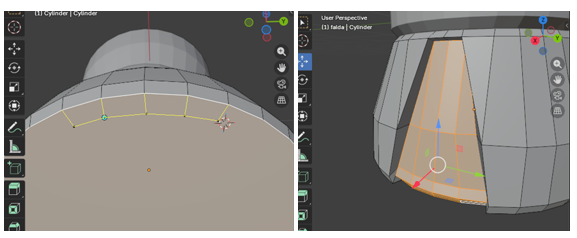

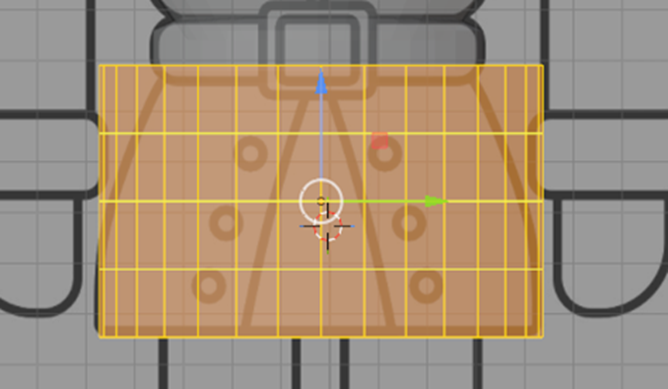

Para esta parte del modelado necesitamos seleccionar la “Falda”, para ellos vamos a hacer uso de la herramienta Knife (usando la tecla K), ahora para definir los cortes específicos en la cara inferior del objeto “Falda”, seguido de esto hacemos una extrusión controlada (usando la tecla E) hacia el eje interno, generando así la profundidad y relieve que caracterizan el objeto.

Modelado de las Extremidades Inferiores y Calzado

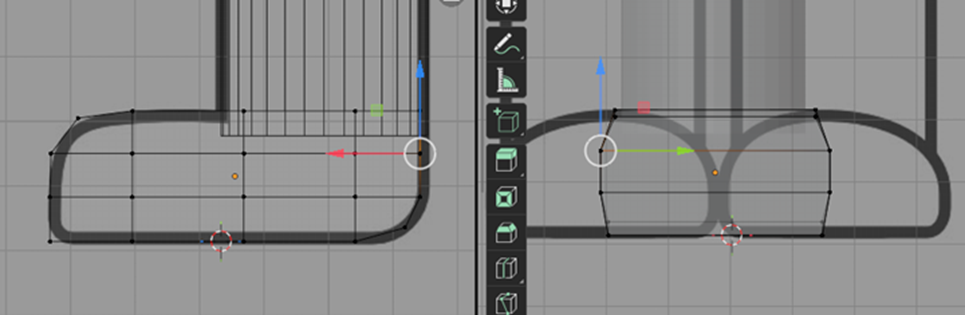

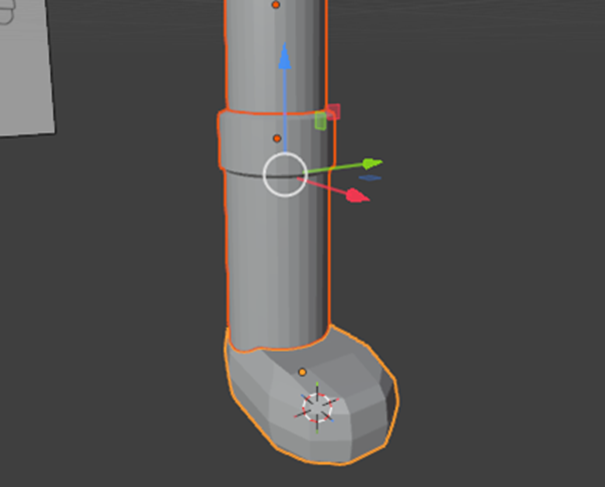

Primero empezamos con las piernas, estas se derivaron de una estructura cilíndrica, esta parte es muy sencilla ya solo hace falta ajustar su tamaño tomando como referencia la imagen de guía. En contraste, la bota se construyó combinando de un cilindro (para la parte superior) y un cubo (para la base). Para la parte superior se siguió el mismo proceso entre anexo de artistas y escalado de estas. Para poder integrar ambas piezas se modificó la forma del cubo mediante sus vértices para darle la característica redonda de la bota.

Modelado y Desarrollo de Extreminades Superiores y Anatomía Facial

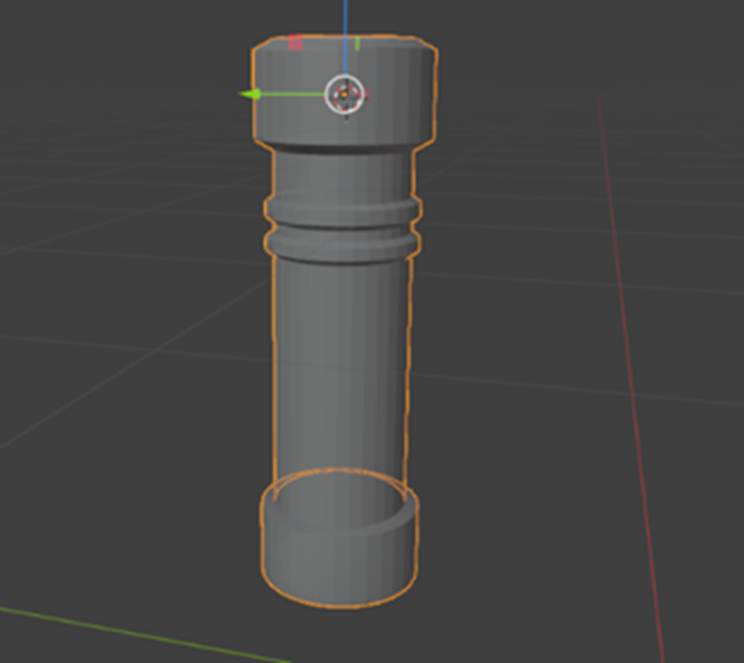

Ya teniendo el torso, los pies y las piernas de nuestro cascanueces procedemos a modelar los brazos, ambos brazos se modelaron a partir de un cilindro con múltiples intersecciones de aristas, las cuales se usaron para hacer los detalles de la parte superior desde el hombro que van abarcan a partir el hombro hasta los dos aros que tiene en el brazo. Para la mano, se empleo la misma modificación de las aristas y en la cara inferior del cilindro se utilizó Knife, para segmentar y posicionar más detalle en los dedos, lo que resaltara cuando se utilice smooth de un buen efecto.

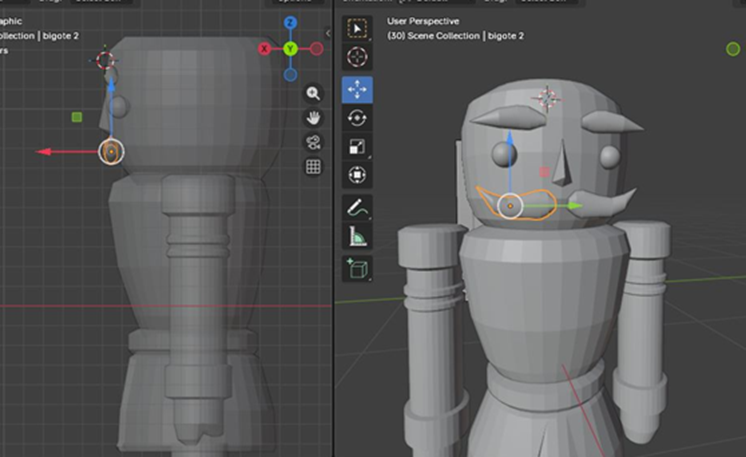

Modelado de la Cabeza y los Rasgos Fáciles

A continuación se describen todos los ítems y elementos implementados en el modelado de la cabeza y los rasgos faciales del cascanueces:

• Ojos: Geometría basada en esferas.
• Nariz: Un cubo modificado hacia una forma piramidal mediante la eliminación de caras, modificación y localización de los vértices, con la reconstrucción de caras con la función Fill (F).
• Bigotes y Cejas: Generados a partir de conos con extrusiones radiales y manipulación de posición en las aristas para aportar volumen más orgánico.
• Barba: Creada a partir de un plano, utilizando la herramienta Knife para el perfilado y extrusión para otorgar relieve volumétrico.

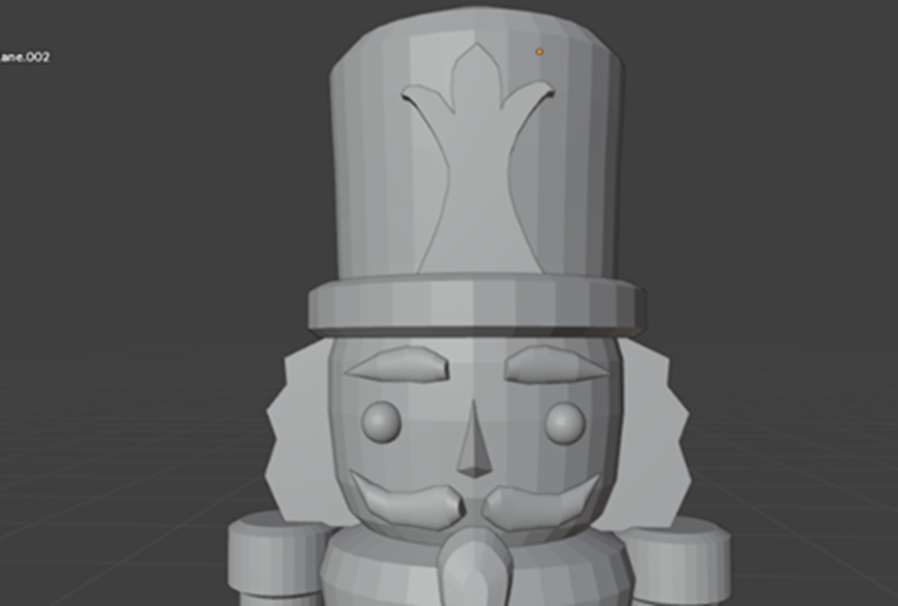

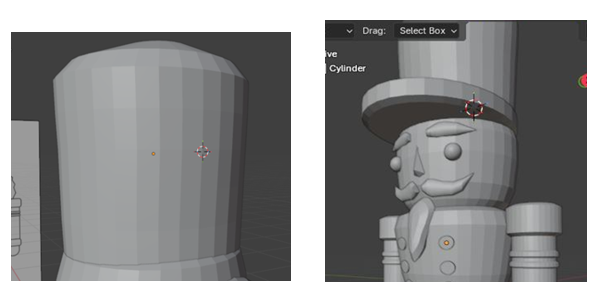

Modelado del Gorro del Cascanueces

El gorro y su solapa se obtuvieron mediante la manipulación de un cilindro, modificando sus aristas, para su realización se sigue el mismo procedimiento de los objetos anteriores, para la chapa se utilizo nuevamente el plano y la herramienta Knife, se realizo la extrucción y se ubicó en su lugar, y para acabar se realizo de la misma forma el pelo, duplicando el modelo con mirror.

Optimización del modelado y Unión de todos los Objetos:

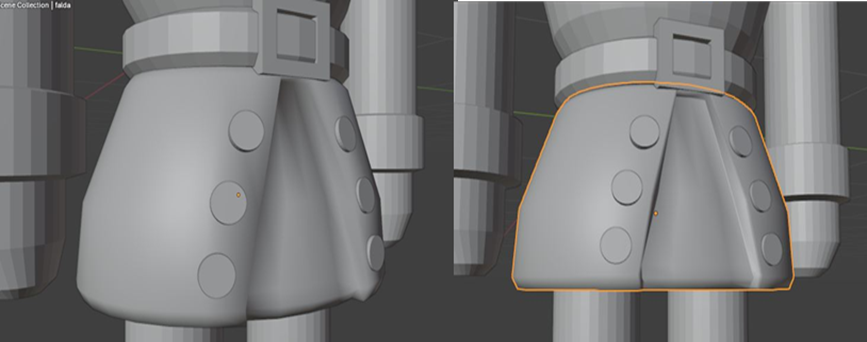

Para mejorar la calidad visual, se aplicó un sombreado suavizado (Shade Smooth).  Al realizarlo se observa que hubo una pérdida de definición en los bordes de la falda, para solucionarlo se implementó la técnica de biselado (Bevel – CTRL + B) en las aristas de control. Esto permitió añadir geometría de soporte que mantiene la rigidez de los bordes bajo el algoritmo de suavizado, lo que permitió conservar los detalles.

Finalmente, se realizó una operación de unión de objetos (Join – CTRL + J), consolidando todas las piezas en un único objeto coherente.

Resultados

Técnicas fundamentales aplicadas:

Las técnicas aplicadas que nos permitieron lograr y realizar lo anterior son:

• Modelado basado en primitivas: Inicio de cada componente a partir de formas geométricas básicas (cilindros, cubos y esferas).
• Edición de mallas: Uso intensivo de extrusión (tecla E), escalado (tecla S), desplazamiento (tecla G) y rotación (tecla R) en el modo edición.
• Inserción de geometría: Se realizo la aplicación de cortes de bucle (CTRL + R) para aumentar la resolución en áreas específicas y herramientas de cuchillo (Knife) para cortes personalizados.
• Refinamiento de bordes: Se empleo el Biselado (CTRL + B) para suavizar transiciones y crear detalles redondeados (más parejos).

Flujo de trabajo general:

• Preparación y referencias: Inserción y ajuste de imágenes de referencia en vistas frontal y lateral.
• Modelado del torso: Construcción de la estructura principal mediante cilindros y extrusiones.
• Extremidades inferiores: Modelado de piernas y botas.
• Extremidades superiores: Construcción de brazos y manos con detallado mediante cortes de cuchillo.
• Cabeza y rostro: Ensamblaje de componentes faciales y modelado de detalles como barba y bigote.
• Accesorios: Creación del gorro, chapa decorativa y botones.
• Refinamiento final: Aplicación de sombreado suave y biselado correctivo.

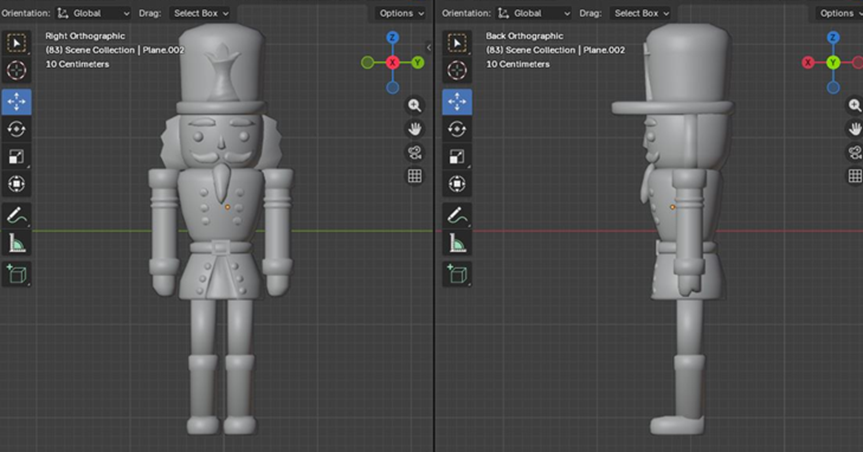

Todo lo anterior, realizado en conjunto, nos permitió obtener un modelo tridimensional completo del cascanueces, compuesto por múltiples elementos integrados en una única malla; esta figura resultante es una representación fiel de la imagen usada como referencia, con proporciones equilibradas y detalles bien definidos característicos (como el relieve de la falda, la forma definida de las botas, los bigotes curvados y la chapa decorativa del gorro.

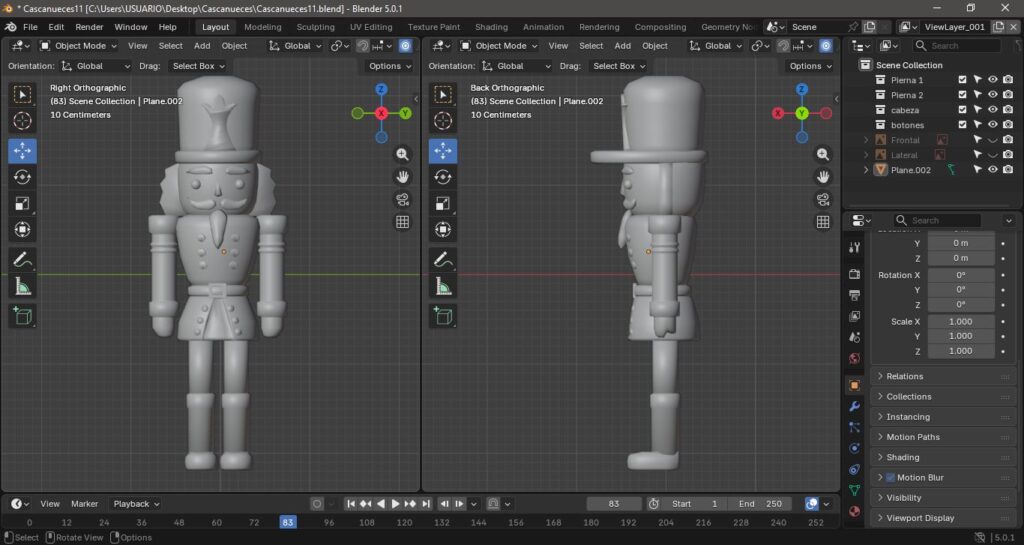

Por último, la aplicación selectiva del biselado en las aristas de la falda permitió mantener la definición geométrica de los pliegues incluso después de aplicar el sombreado suave, demostrando la importancia de comprender la interacción entre la topología de la malla y los algoritmos renderizado. Obteniendo el modelo final que se muestra en la imagen anterior y el video que se presenta a continuación.

Video del Resultado Final del Cascanueces

Conclusiones

La realización de este ejercicio de modelado permitió consolidar competencias técnicas fundamentales para la creación de activos 3D en el contexto del desarrollo de videojuegos y aplicaciones interactivas. Tales como:

• La Descomposición De Formas Complejas: Se ha demostrado que un personaje aparentemente complejo de modelar puede abordarse eficazmente mediante la descomposición en primitivas básicas y su posterior refinamiento. El cascanueces ejemplifica claramente cómo el dominio de las operaciones fundamentales de edición de mallas y el modelado a partir de primitivas como cilindros, cubos y esferas permite alcanzar resultados impresionantes.
• La topología como factor crítico: La experiencia con la “Falda” evidenció que una malla técnicamente correcta no garantiza un buen resultado visual si no se considera la interacción con los algoritmos de suavizado como el biselado selectivo de aristas, una técnica que resulto indispensable para preservar la definición geométrica en áreas críticas, subrayando la importancia de comprender los fundamentos topológicos del modelado.
• Versatilidad de herramientas manuales: El uso creativo de la herramienta de cuchillo (Knife) para la barba y los detalles del gorro, así como la técnica de relleno con F para la chapa, demostraron que las operaciones manuales bien ejecutadas pueden suplir la ausencia de herramientas más automatizadas, otorgando al modelador un control total sobre la geometría resultante.
• Aplicación en ingeniería de sistemas: Desde la perspectiva disciplinar, este proceso guarda similitudes fundamentales con el desarrollo de sistemas software: ambos requieren una fase de planificación, una construcción modular, una integración cuidadosa de componentes y una fase de refinamiento basada en pruebas y correcciones. La comprensión de estos paralelismos enriquece la formación del ingeniero de sistemas orientado a contenidos digitales.

En síntesis, el modelo obtenido no solo cumple con los objetivos estéticos planteados, sino que también es un ejemplo y registro sobre como la aplicación sistemática de técnicas de modelado poligonal y las decisiones topológicas son sumamente importantes y tienen gran influencia en la calidad del resultado final.

Créditos:

Autor: Elizabeth Pérez González

Editor: Magister Ingeniero Carlos Iván Pinzón Romero

Código: UCMV-9

Universidad: Universidad Central
