Simulación Multiescala en Computación Gráfica

La simulación multiescala en computación gráfica representa una metodología avanzada que combina fenómenos a diferentes escalas espaciales y temporales, integrando modelos que representan procesos desde el nivel microscópico hasta el macroscópico. En el campo de la computación gráfica y sus áreas afines como la simulación física, esta técnica es fundamental para mostrar con precisión fenómenos complejos que serían imposibles de describir considerando una sola escala. La simulación multiescala en computación gráfica permite a desarrolladores y artistas digitales crear representaciones visuales extraordinariamente realistas, desde los detalles moleculares de los materiales hasta las estructuras masivas de entornos virtuales completos.

En computación gráfica, la representación de fenómenos complejos a menudo requiere unir comportamientos que pasan en escalas microscópicas, mesoscópicas y macroscópicas. Por ejemplo, al simular el paso de un líquido por un material poroso, es imprescindible tener en cuenta las interacciones moleculares a escala microscópica, la conducta de los poros a escala mesoscópica y el flujo general a escala macroscópica. La combinación de estas escalas posibilita la observación de resultados más fidedignos, lo que facilita su uso tanto en investigación como en la creación de productos y tecnologías emergentes.

Definición y conceptos clave:

La simulación multiescala en computación gráfica combina modelos que operan en diferentes rangos de tiempo o espacio. En muchos casos, cada modelo se desarrolla y valida independientemente, pero debe integrarse con otros para capturar los efectos cruzados. Algunos conceptos clave incluyen:

Escala microscópica

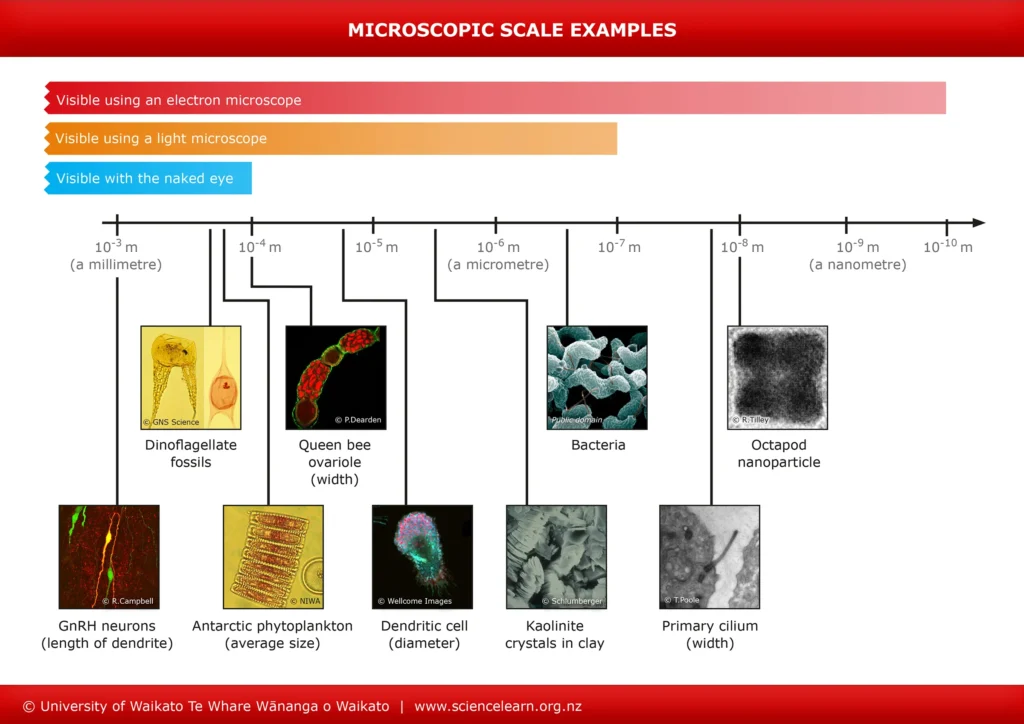

La escala microscópica opera en dimensiones imperceptibles al ojo humano, típicamente medidas en micrómetros y nanómetros. En este nivel, los artistas digitales y científicos computacionales modelan interacciones moleculares, estructuras cristalinas y propiedades ópticas fundamentales de los materiales. Esta escala es crucial para simular efectos como la iridiscencia en las alas de mariposas, el brillo metálico de superficies pulidas o la dispersión de luz en materiales translúcidos. Los detalles microscópicos determinan cómo la luz interactúa con las superficies, influyendo directamente en el realismo visual de cualquier renderizado.

Escala mesoscópica

La escala mesoscópica representa el puente crítico entre lo microscópico y lo macroscópico, abarcando estructuras de milímetros a centímetros. Este nivel intermedio es fundamental para simular texturas complejas, patrones de superficie y estructuras granulares. En aplicaciones prácticas, la escala mesoscópica permite representar elementos como los poros en materiales esponjosos, los granos en superficies de madera, o las fibras en tejidos textiles. Esta escala es particularmente importante en la industria del entretenimiento digital, donde los detalles mesoscópicos aportan la riqueza visual que distingue a las producciones de alta calidad.

Escala macroscópica

La escala macroscópica engloba los objetos y fenómenos visibles directamente, desde centímetros hasta kilómetros. En este nivel, los desarrolladores trabajan con geometrías completas, sistemas de partículas masivos y simulaciones de fluidos a gran escala. La escala macroscópica define la estructura general de las escenas, el comportamiento global de los sistemas físicos y las interacciones entre objetos grandes. Sin embargo, su realismo depende crucialmente de la información propagada desde las escalas inferiores.

Métodos de integración de escalas

Acoplamiento jerárquico

epresenta el enfoque más directo, donde los resultados computados en escalas menores se utilizan como parámetros de entrada para simulaciones de mayor escala. Por ejemplo, las propiedades mecánicas calculadas mediante dinámica molecular pueden alimentar directamente modelos de elementos finitos para estructuras arquitectónicas completas. Esta técnica es computacionalmente eficiente y se implementa ampliamente en software de producción como Houdini y Maya.

Acoplamiento concurrente

eleva la precisión al ejecutar simulaciones en diferentes escalas simultáneamente, permitiendo comunicación bidireccional en tiempo real. Este enfoque es esencial cuando los fenómenos en diferentes escalas se influyen mutuamente de manera dinámica. Aunque computacionalmente intensivo, el acoplamiento concurrente produce resultados de fidelidad excepcional, siendo la técnica preferida para simulaciones científicas críticas y efectos visuales de películas blockbuster donde el presupuesto permite recursos computacionales extensivos.

Modelos híbridos

combinan inteligentemente diferentes paradigmas de simulación según las necesidades específicas de cada región del dominio computacional. Una implementación típica podría usar dinámica molecular para zonas críticas donde la precisión microscópica es esencial, mientras aplica modelos continuos más eficientes en regiones donde los detalles finos son menos importantes. Esta estrategia optimiza el balance entre precisión y eficiencia computacional.

Reducción de modelos

técnicas que permiten simplificar un modelo de alta resolución
para usarlo en simulaciones de mayor escala sin perder precisión relevante y sin tanto
costo computacional.

Técnicas claves en gráficos

Level of detail LOD:

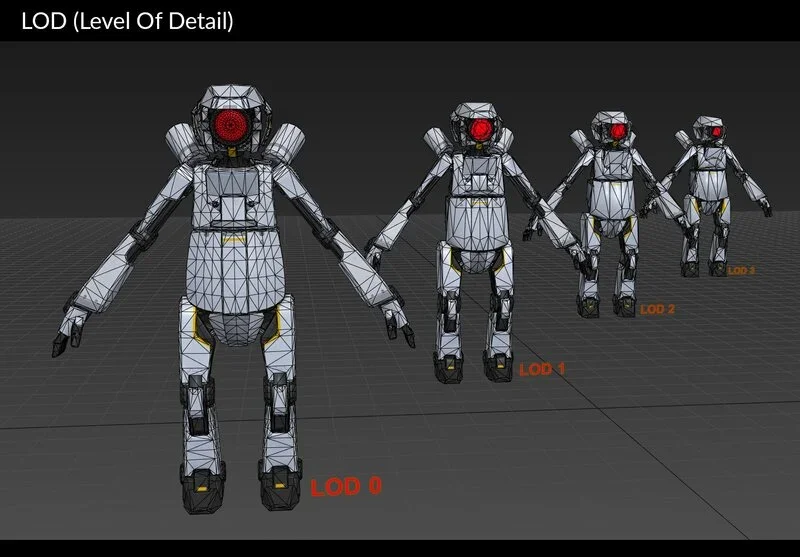

Se refiere al nivel de complejidad de un modelo generado en 3d y se utiliza en renderizado en tiempo real para video juegos y herramientas interactivas. Esto ayuda a simplificar poligonos y texturas a medida que se aleja la camara. LOD ayuda a gestionar requisitos computacionales de la representacion de escenas
complejas reduciedo el tamaño de archivo del modelo 3D, lo que permite un rendimiento mas fluido y eficiente que preserva la calidad visual

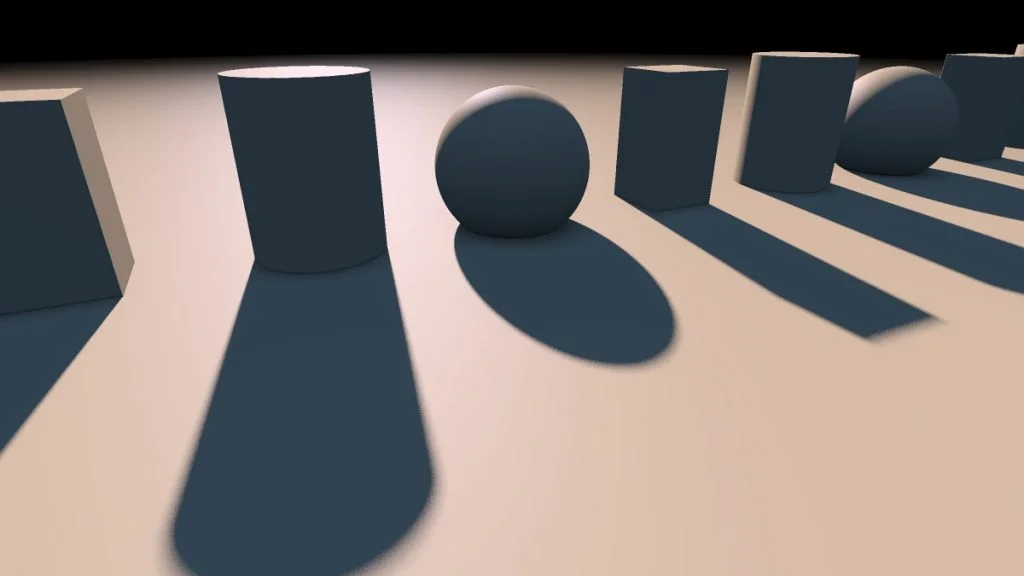

Sombreado procedural en tiempo real

Permite representar microdetalles como brillos, texturas anisotrópicas o polvo de manera eficiente, cuadro a cuadro. Es esencial en videojuegos y entornos interactivos que requieren alta calidad visual.

Aplicaciones en Computación Gráfica para Modelado Multiescala

El modelado que combina fenómenos a diferentes escalas tiene aplicaciones muy diversas en computación gráfica, desde el entretenimiento digital hasta la simulación científica. A continuación, se detallan más aplicaciones clave, organizadas por áreas de impacto.

1. Efectos Visuales y Animación

Simulación de materiales complejos:

• Houdini utiliza Adaptive Mesh Refinement (AMR) para simular fracturas en rocas o metales, combinando dinámica molecular (micro) con deformación
  estructural.
• Blender aplica modelado híbrido para cabello y piel: hebras individuales (micro) se agrupan en sistemas dinámicos (macro), usado en films
  como Frozen y Brave.

Dinámica de fluidos:

• Maya emplea Wavelet Turbulence para olas oceánicas, resolviendo turbulencias locales (micro) dentro de flujos a gran escala (macro), como en Moan

Ingeniería y Diseño Industrial

• Pruebas virtuales de materiales:

• Autodesk Inventor simula resistencia de composites usando Deep Material Network (DMN), que vincula propiedades atómicas con comportamiento
  mecánico global.

• FreeCAD aplica modelos paramétricos multiescala para optimizar piezas industriales, ajustando microestructuras (porosidad) según cargas
  macroscópicas

• Impresión 3D:
• Meshmixer repara mallas para impresión: detecta defectos a nivel de vértices (micro) y corrige geometrías completas (macro).

Arquitectura y Urbanismo

• Generación de entornos:

• Cedreo y SketchUp usan Level of Detail (LOD) dinámico: edificios lejanos son geometrías simples, mientras cercanos incluyen grietas o vegetación
  (detalle micro).
• Chief Architect simula erosión en terrenos: combina datos geológicos (km) con efectos de lluvia (cm) para predecir cambios en paisajes.

Medicina y Bioingeniería

• Simulaciones quirúrgicas:

• Plataformas como Osso VR integran modelos anatómicos orgánicos (macro) con tejido celular (micro) para entrenamiento en cirugías.

• Allen Institute desarrolla redes neuronales multiescala: simula interacciones sinápticas (nano) dentro de circuitos cerebrales completos (macro)
  usando BMTK.

Videojuegos y Realidad Virtual

• Optimización de rendimiento:
• Unreal Engine aplica LOD adaptativo en juegos como Cyberpunk 2077: reduce polígonos en objetos distantes, manteniendo detalles cercanos.
• 3D Modeling App (móvil) permite esculpir modelos simples con
  herramientas de vértices (micro) y exportarlos a motores como Unity para
  integración macro .

Ciencias de Materiales y Nanotecnología

• Diseño de nuevos materiales:

• Herramientas como CATIA simulan composites: predicen resistencia
  mecánica (macro) basada en disposición molecular (micro) .
• GNN-DMN (Graph Neural Network) genera modelos predictivos para
  microestructuras no vistas durante el entrenamiento, acelerando
  innovación en polímeros

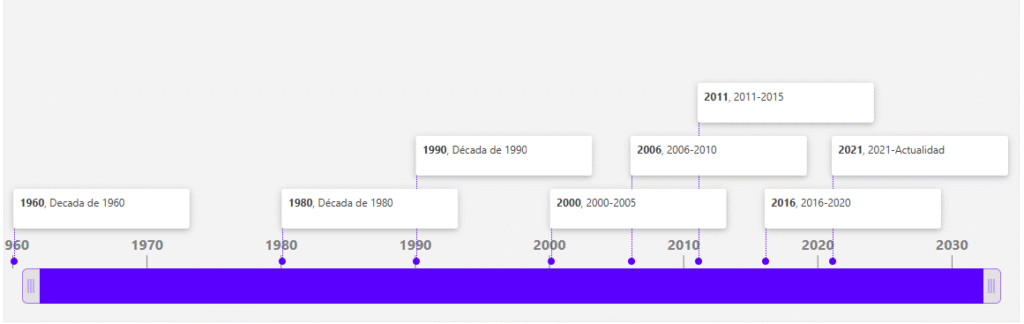

Timeline
