Texture Mapping: La técnica que da vida al realismo en la computación gráfica

¿Qué es el Texture Mapping?

El texture mapping, o mapeo de texturas, es una de las técnicas mas usadas para el realismo en los gráficos por computadora. Este consiste en tomar una imagen bidimensional y proyectarla sobre una superficie puede ser un objeto tridimensional. En lugar de modelar todos los detalles del objeto con geometría compleja, lo que seria un proceso muy pesado para cualquier sistema, en donde lo que se hace es cubrir col objeto con una imagen, logrando efectos visuales muy elaborados con un menor costo de procesamiento

Figura 1. Ejemplo de texture mapping en un modelo 3D

La idea fue propuesta por Edwin Catmull en los años 70, cuando recién se estaba explorando cómo hacer que las imágenes generadas por computadora dejaran de verse tan planas y artificiales. Con el tiempo, la técnica se refinó y hoy es parte esencial de cualquier motor gráfico que se precie, desde los de videojuegos hasta los de producción cinematográfica. Su gran acierto es haber encontrado ese equilibrio entre calidad visual y eficiencia computacional: permite que una escena se vea rica en detalles sin necesidad de que el hardware trabaje de más, algo crucial cuando hablamos de aplicaciones que deben ejecutarse en tiempo real, como un simulador o un juego.

Coordenadas UV y Mapeo de Texturas

Para aplicar correctamente una textura sobre un modelo tridimensional es necesario establecer una correspondencia entre la imagen bidimensional y la superficie del objeto. Esta relación se define mediante las coordenadas UV, que funcionan como un sistema de referencia dentro de la textura. A diferencia de las coordenadas XYZ, que describen posiciones en el espacio tridimensional, las coordenadas U y V indican puntos específicos sobre la imagen de textura. Podría decirse que mientras las coordenadas XYZ le dicen al programa dónde está cada punto del modelo en el espacio, las coordenadas UV le indican qué color o información de esa posición debe tomar de la imagen.

El proceso de UV mapping consiste en desplegar la superficie del modelo 3D sobre un plano bidimensional, de manera similar a desarmar una figura geométrica para extenderla sobre una superficie plana. Si se piensa en un modelo como si fuera una figura de papel, el UV mapping sería el proceso de cortarla por las uniones y aplastarla sobre la mesa. Cada una de esas piezas planas recibe el nombre de “isla” UV, y entre todas forman el mapa de coordenadas del modelo.

A cada vértice del modelo se le asigna una coordenada UV que determina qué parte de la textura corresponde a esa zona. Luego, durante el renderizado, el programa interpola esa información entre los vértices para cubrir toda la superficie con los píxeles de la textura. Cuando este mapeo no se realiza correctamente, pueden aparecer distorsiones, estiramientos o cortes visibles en la textura aplicada. Por ejemplo, si un área pequeña del modelo recibe una porción grande de la textura, esa zona se verá pixelada o borrosa. Por el contrario, si un área grande recibe una porción pequeña de textura, la imagen se estirará perdiendo definición.

Tipos de Texturas en Computación Gráfica

EEl texture mapping no se limita solo a definir el color de un objeto. Para lograr acabados más realistas, existen varios tipos de mapas de textura que aportan información distinta durante el renderizado:

• Mapa difuso: Es el mapa básico, el que define los colores que vemos en la superficie del objeto.
• Mapa normal: Simula pequeños relieves y detalles en la superficie. No modifica la geometría real, pero sí la forma en que la luz rebota, creando la ilusión de que hay textura o profundidad donde no la hay.
• Mapa especular: Controla las zonas donde el objeto brilla o refleja la luz. Útil para diferenciar, por ejemplo, partes metálicas de partes mates.
• Mapa de relieve: Similar al mapa normal, pero más simple: crea sensación de profundidad a partir de variaciones en la iluminación, sin alterar la geometría.
• Mapa de desplazamiento: A diferencia de los anteriores, este sí modifica la geometría real del modelo, desplazando sus vértices para crear cambios físicos en la superficie.

Cuando se combinan varios de estos mapas sobre un mismo modelo, se pueden representar materiales complejos con gran realismo. Por ejemplo, para simular una pared de ladrillos envejecida, se podría usar el mapa difuso para mostrar los colores de los ladrillos y el mortero, un mapa normal para que los ladrillos parezcan tener relieve sin necesidad de modelar cada uno, y un mapa especular para que algunas zonas húmedas o vetas de mineral brillen de manera distinta al resto de la superficie. Incluso se podría añadir un mapa de desplazamiento si se necesita que algunos ladrillos sobresalgan realmente de la pared, modificando la silueta del modelo.

Lo interesante es que todo este detalle visual se logra sin necesidad de aumentar demasiado la carga de procesamiento. En lugar de construir una geometría complejísima con millones de polígonos para representar cada pequeño detalle, se utilizan texturas que “engañan” al ojo. Esto permite mantener el equilibrio entre calidad visual y rendimiento, algo especialmente importante en aplicaciones que deben funcionar en tiempo real, como los videojuegos o las experiencias de realidad virtual.

Proceso de Aplicación del Texture Mapping

Para aplicar correctamente una textura sobre un modelo tridimensional es necesario establecer una correspondencia entre la imagen bidimensional y la superficie del objeto. Esta relación se define mediante las coordenadas UV, que funcionan como un sistema de referencia dentro de la textura. A diferencia de las coordenadas XYZ, que describen posiciones en el espacio tridimensional, las coordenadas U y V indican puntos específicos sobre la imagen de textura.

Figura 2. Comparación entre un modelo con y sin textura:

El proceso de UV mapping consiste en desplegar la superficie del modelo 3D sobre un plano bidimensional, de manera similar a desarmar una figura geométrica para extenderla sobre una superficie plana. A cada vértice del modelo se le asigna una coordenada UV que determina qué parte de la textura corresponde a esa zona. Cuando este mapeo no se realiza correctamente, pueden aparecer distorsiones, estiramientos o cortes visibles en la textura aplicada.

Importancia del Texture Mapping

El texture mapping cumple un rol fundamental en la construcción de escenas visualmente creíbles. Sin esta técnica, los objetos tridimensionales tenderían a verse planos y carentes de realismo, ya que serían necesarios modelos geométricos extremadamente complejos para representar variaciones superficiales. Las texturas permiten incorporar elementos como imperfecciones, desgaste, variaciones de color y pequeños detalles que, en conjunto, hacen que un objeto se perciba como real ante el ojo humano.

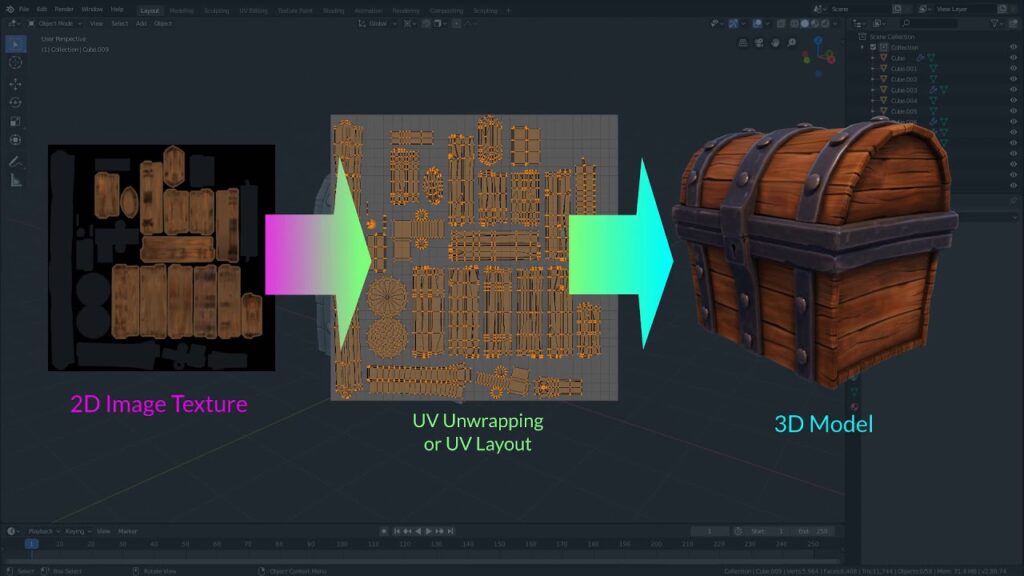

Figura 3. Proceso de texture mapping: aplicación de una textura 2D a un modelo 3D mediante mapeo UV.

Más allá del realismo visual, esta técnica también contribuye significativamente a la optimización del rendimiento. Al trasladar parte de la información visual del modelo geométrico a la textura, es posible reducir drásticamente la cantidad de polígonos necesarios para representar un objeto. Esto resulta especialmente valioso en sistemas con recursos limitados o en aplicaciones que deben mantener una alta tasa de cuadros por segundo, como los videojuegos o las simulaciones interactivas, donde el equilibrio entre calidad visual y rendimiento es determinante.

Aplicaciones del Texture Mapping

El texture mapping se utiliza en muchas áreas de la computación gráfica, cada una con sus propias necesidades y formas de aprovechar esta técnica.

En los videojuegos, por ejemplo, es difícil encontrar un título actual que no haga uso de texturas. Sirven para dar vida a los personajes y para construir escenarios donde cada pared, suelo o elemento del entorno tenga apariencia y carácter propios. En el cine y la animación ocurre algo similar: tanto en películas animadas como en aquellas con efectos visuales, las texturas ayudan a que los objetos digitales se vean sólidos y creíbles, como si realmente pudieran tocarse.

En arquitectura, el mapeo de texturas se usa para mostrar cómo se vería un edificio con diferentes materiales antes de construirlo. Así, se puede probar cómo queda una fachada de ladrillo, de madera o de piedra sin más que cambiar una imagen. La realidad virtual y la realidad aumentada también se benefician de esta técnica, ya que unas texturas bien aplicadas hacen que los objetos virtuales se sientan más integrados en el mundo real, reforzando la sensación de estar dentro de la experiencia. Por último, en ámbitos como la simulación científica, las texturas permiten convertir datos complejos en representaciones visuales más fáciles de interpretar.

Conclusión

El texture mapping se ha consolidado como una de las técnicas más importantes dentro de la computación gráfica actual. Su principal aporte es permitir que los objetos digitales tengan gran cantidad de detalle visual sin necesidad de aumentar de forma significativa la carga de trabajo del hardware. Por eso resulta tan útil en industrias tan diversas como los videojuegos, el cine o la arquitectura.

La combinación de texturas bien elegidas y un mapeo UV cuidadoso permite construir modelos tridimensionales que son a la vez detallados y eficientes en su procesamiento. Aunque la tecnología gráfica no deja de avanzar, con técnicas nuevas que aparecen cada cierto tiempo, el texture mapping sigue siendo una base sólida sobre la que se apoyan muchos de los desarrollos actuales en renderizado y visualización digital.
