Texture mapping en computación gráfica
¿Qué es el Texture Mapping?
El texture mapping es una técnica gráfica que consiste en proyectar una imagen 2D, llamada textura, sobre la superficie de un objeto 3D. En lugar de modelar cada detalle de un objeto mediante miles de polígonos, se utiliza una imagen que contiene información visual que se ajusta a la geometría del modelo.
Figura 1. Ejemplo de texture mapping en un modelo 3D
Esta técnica fue propuesta inicialmente por Edwin Catmull en la década de 1970 y desde entonces se ha convertido en un estándar dentro de los motores gráficos modernos. Su principal ventaja es que permite mejorar significativamente el realismo visual manteniendo un bajo costo computacional, lo cual es esencial en aplicaciones interactivas en tiempo real.
Coordenadas UV y Mapeo de Texturas
Para aplicar correctamente una textura sobre un modelo tridimensional es necesario definir una relación entre la imagen 2D y la superficie del objeto. Esta relación se establece mediante las coordenadas UV. A diferencia de las coordenadas XYZ que representan el espacio tridimensional, las coordenadas U y V indican posiciones dentro de la textura.

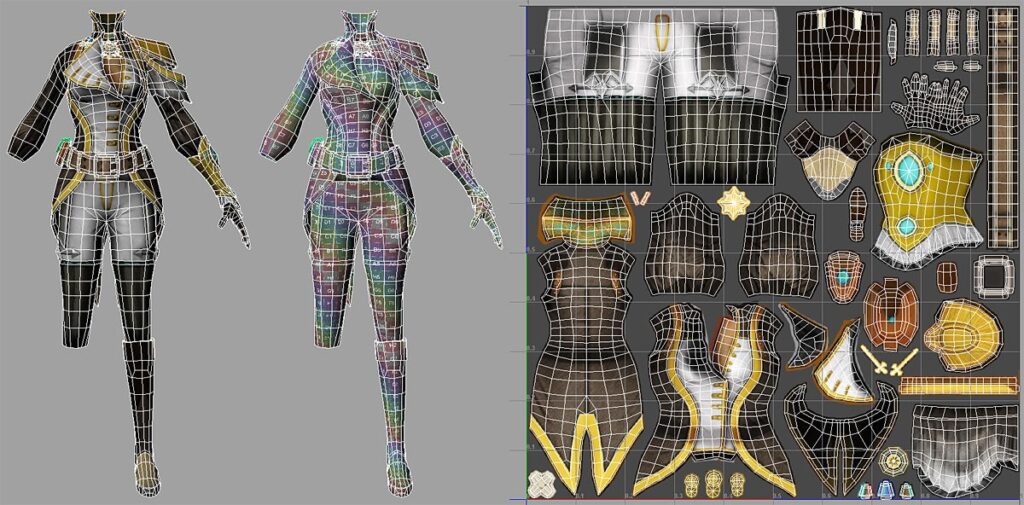

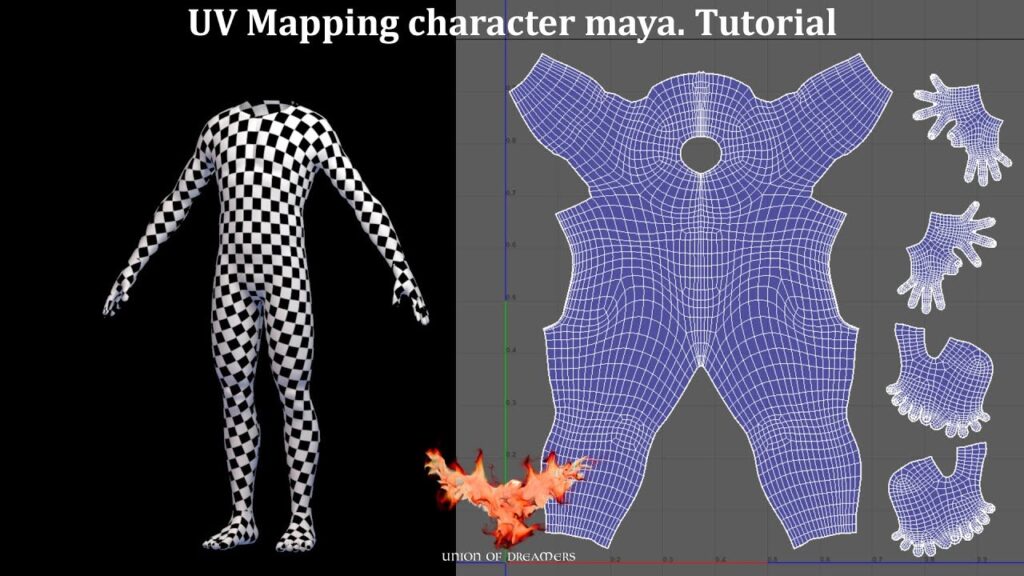

El proceso de UV mapping consiste en desplegar la superficie del modelo 3D en un plano bidimensional, de forma similar a desarmar una figura geométrica y extenderla sobre una superficie plana. Cada vértice del modelo recibe una coordenada UV que determina qué parte de la textura se mostrará en esa zona. Un mapeo UV incorrecto puede generar distorsiones, estiramientos o cortes visibles en la textura.
Tipos de Texturas en Computación Gráfica
El texture mapping no se limita únicamente al color de un objeto. Existen diferentes tipos de mapas de textura que aportan información adicional al proceso de renderizado:
- Mapa difuso (Diffuse Map): Define el color base del objeto.
- Mapa normal (Normal Map): Simula pequeños relieves modificando la forma en que la luz interactúa con la superficie.
- Mapa especular (Specular Map): Controla el nivel de brillo y reflexión.
- Mapa de relieve (Bump Map): Crea la ilusión de profundidad mediante variaciones en la iluminación.
- Mapa de desplazamiento (Displacement Map): Modifica realmente la geometría del modelo desplazando sus vértices.
El uso combinado de estos mapas permite representar materiales complejos de forma más realista sin necesidad de incrementar excesivamente la carga de procesamiento.
Proceso de Aplicación del Texture Mapping
El texture mapping forma parte del pipeline gráfico. Primero, el modelo tridimensional es creado mediante software de modelado. Posteriormente, se realiza el mapeo UV para definir cómo se aplicará la textura. Luego, la textura es cargada en la memoria de la GPU y asociada al modelo.

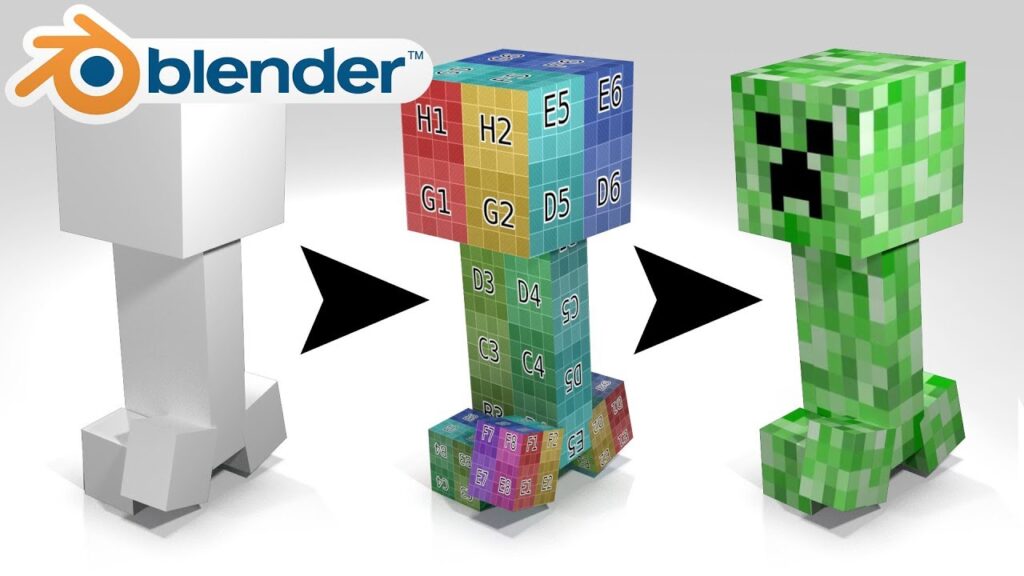

Figura 2. Comparación entre un modelo con y sin textura:
Durante el renderizado, los shaders se encargan de calcular el color final de cada fragmento, teniendo en cuenta la textura, la iluminación, las sombras y otros efectos visuales. En aplicaciones como los videojuegos, este proceso ocurre en tiempo real, mientras que en cine y animación se utilizan técnicas más complejas con mayor tiempo de cálculo.
Importancia del Texture Mapping
El texture mapping es fundamental para lograr escenas visualmente creíbles. Sin esta técnica, los objetos tridimensionales se verían planos y poco realistas. Las texturas permiten representar imperfecciones, desgaste, variaciones de color y detalles que hacen que un objeto se perciba como real.
Además, esta técnica contribuye a la optimización del rendimiento, ya que permite reducir la cantidad de polígonos necesarios para representar un objeto. Esto es especialmente importante en sistemas con recursos limitados o en aplicaciones que requieren una alta tasa de cuadros por segundo.
Aplicaciones del Texture Mapping
El texture mapping se utiliza en múltiples áreas de la computación gráfica:
- Videojuegos: Para crear personajes y escenarios detallados.
- Cine y animación: En la producción de efectos visuales y películas animadas.
- Arquitectura: Para visualizar materiales y acabados en modelos digitales.
- Realidad virtual y aumentada: Para aumentar la sensación de inmersión.
- Simulación científica: Para representar datos complejos de manera visual.
Conclusión
El texture mapping es una de las técnicas más importantes dentro de la computación gráfica moderna. Su capacidad para añadir detalle visual y realismo sin aumentar significativamente el costo computacional la convierte en una herramienta esencial en múltiples industrias.
Gracias al uso de texturas y al correcto mapeo UV, es posible crear modelos tridimensionales detallados y eficientes. A medida que la tecnología gráfica continúa avanzando, el texture mapping sigue siendo una base fundamental sobre la cual se desarrollan técnicas más avanzadas de renderizado y visualización digital.
