Proceso de modelado 3D: Creación de un cascanueces en blender

Laura Vanessa Gutiérrez Guzmán, Facultad de Ingeniería y Diseño, Universidad Central

Diseño y modelado 3D

Ing. Carlos Pinzón Romero

27 de febrero de 2026

El modelado tridimensional ha dejado de ser una herramienta exclusiva de la industria cinematográfica para convertirse en un pilar fundamental del diseño industrial, la arquitectura y el desarrollo de videojuegos. En este contexto, Blender se posiciona como una de las suites de creación 3D más potentes y accesibles del mercado. El presente artículo documenta el proceso técnico de creación de un Cascanueces, un proyecto que, a pesar de su aparente simplicidad, requiere el dominio de conceptos avanzados de topología, manipulación de mallas y aplicación de modificadores.

A lo largo de este desarrollo, me propuse explorar cómo las formas geométricas básicas conocidas como primitivas pueden ser transformadas mediante operaciones de extrusión, biselado y simetría para dar lugar a personajes con personalidad y rigor técnico. El aprendizaje no solo se centró en el “hacer”, sino en entender el porqué de cada herramienta, asegurando que el modelo final no solo sea visualmente atractivo, sino también eficiente para procesos de renderizado o animación posteriores.

Metodología y preparación del entorno

Antes de colocar el primer vértice, es crucial entender el entorno de trabajo. Blender opera bajo una lógica de ejes cartesianos (X, Y, Z). Para este proyecto, configuré la escena eliminando cualquier objeto inicial para tener un lienzo limpio. La organización del Outliner (el panel donde se listan los objetos) fue una prioridad desde el segundo uno, ya que un modelo compuesto por múltiples piezas como este puede volverse caótico rápidamente si no se nombran correctamente las mallas.

Desarrollo del proyecto: Paso a paso detallado

1. Definición del torso y proporciones básicas

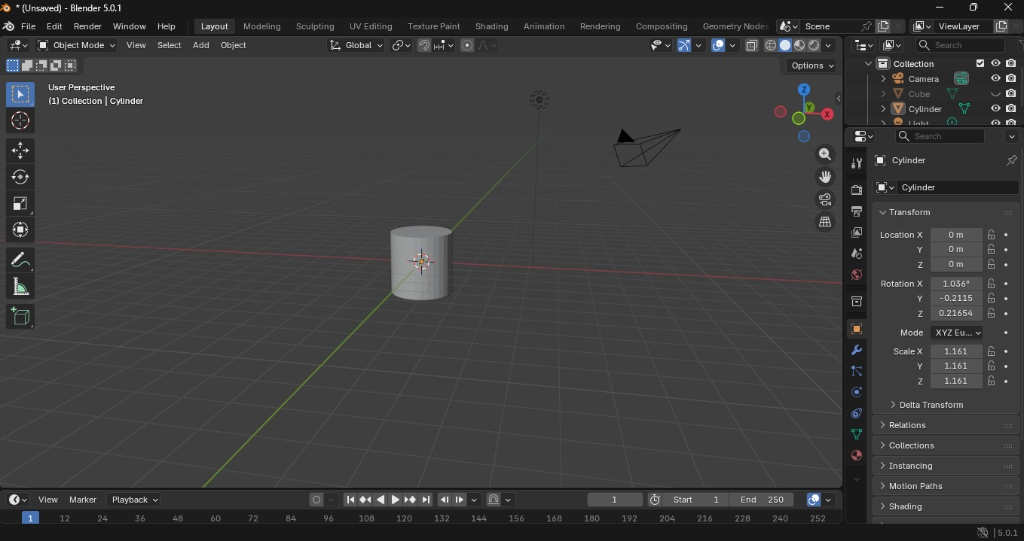

Todo modelado de personaje exitoso comienza con lo que llamamos “blocking”. Se trata de establecer las masas principales sin distraerse con los detalles. Inicié insertando un cilindro (Shift + A). La clave aquí fue la escala no uniforme: al presionar s y luego Z, pude estirar el cilindro para crear el uniforme del soldado. Es un paso crítico, pues si el torso es muy corto, el personaje pierde su esencia de “soldadito de plomo”.

2. La construcción de las extremidades inferiores

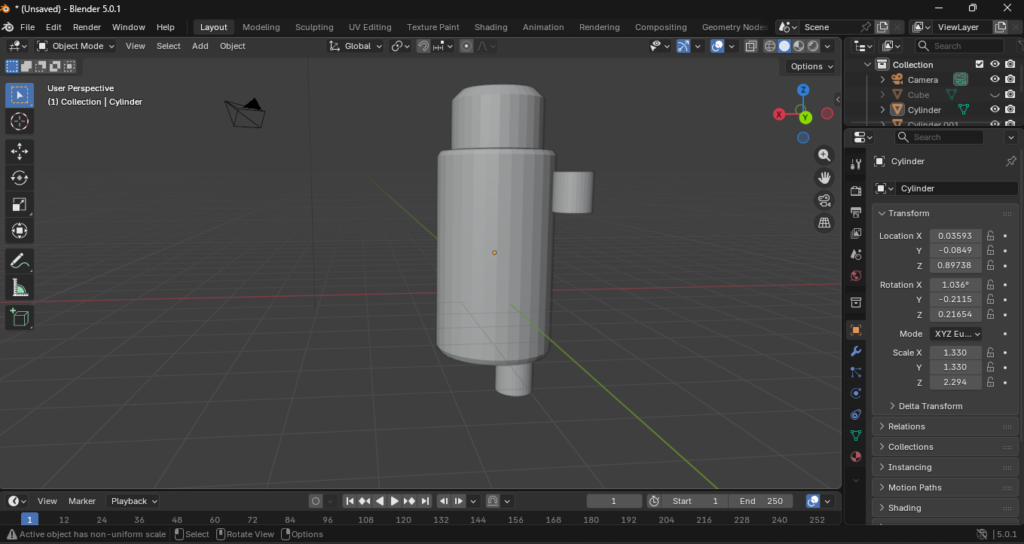

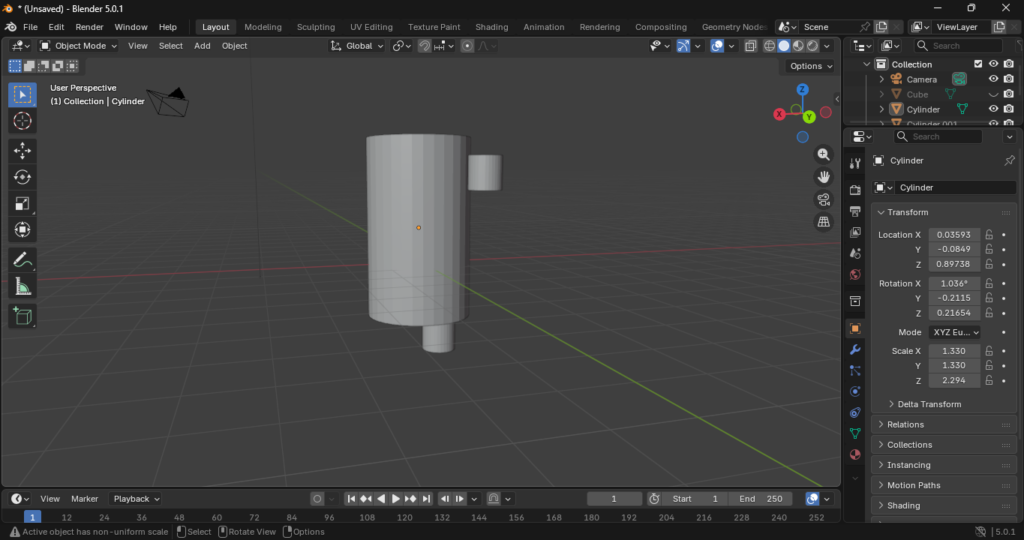

Para las piernas, decidí no crear objetos nuevos desde cero, sino duplicar y ajustar. Utilicé cilindros de menor radio y los posicioné utilizando la vista ortográfica frontal. Trabajar en estas vistas planas es lo que garantiza que el modelo no esté “chueco” cuando lo mires desde otros ángulos. Un error común al empezar es mover objetos solo en la vista 3D libre, lo que suele terminar en desastres de alineación.

3. El proceso de refinamiento: La magia del bevel

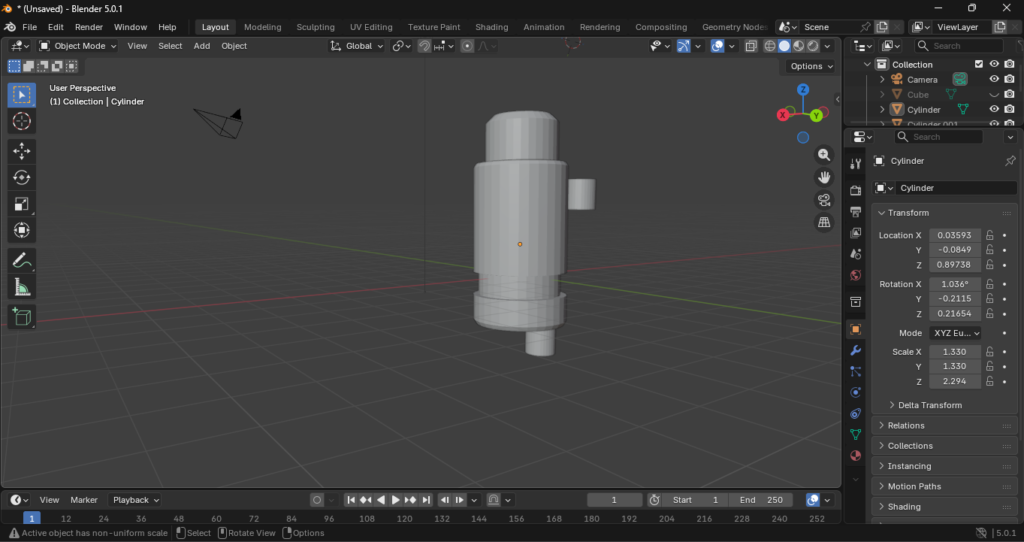

Aquí es donde el modelo deja de parecer un conjunto de tubos y empieza a cobrar vida. Al entrar al Edit Mode, seleccioné los anillos de bordes superiores e inferiores. Aplicar el Bevel (Ctrl + B) fue una revelación técnica. En el mundo real, los bordes perfectos de 90 grados no existen; siempre hay una pequeña curva que atrapa la luz. Al añadir segmentos con la rueda del ratón, logré que la cabeza y el torso tuvieran esa suavidad orgánica que caracteriza a la madera tallada.

4. El Cinturón: Uso de loop cuts y extrusión por normales:

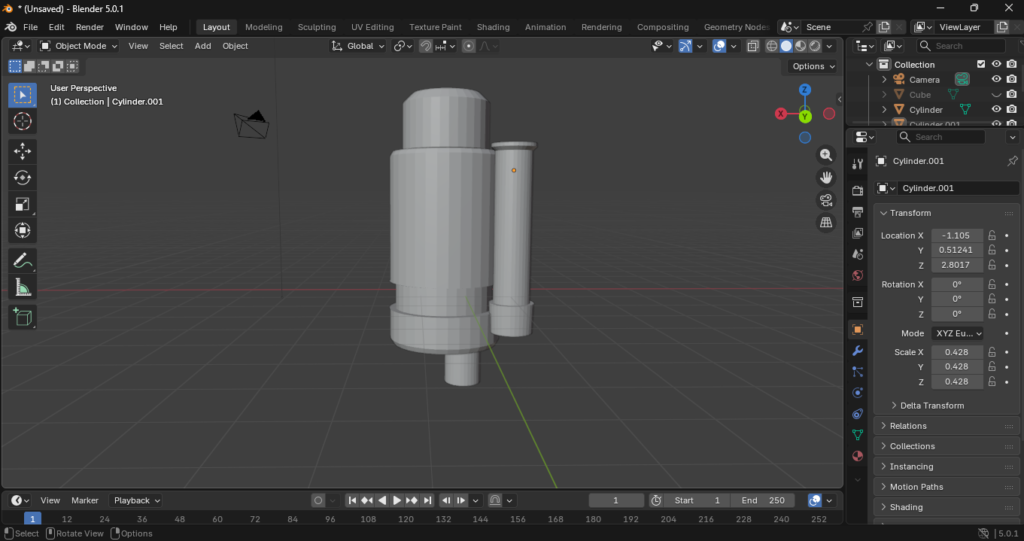

Para el detalle del cinturón, utilicé la herramienta Loop Cut (Ctrl + R). Al deslizar los cortes, definí la zona media del torso. Lo interesante vino después: al seleccionar esas caras y usar Alt + E (Extrude Faces Along Normals), pude desplazar la geometría hacia adentro. Esto crea una sombra natural que separa la parte superior de la chaqueta de los pantalones, dándole una complejidad visual inmediata sin añadir objetos extra que pesen en la memoria.

5. Modelado de brazos y hombreras

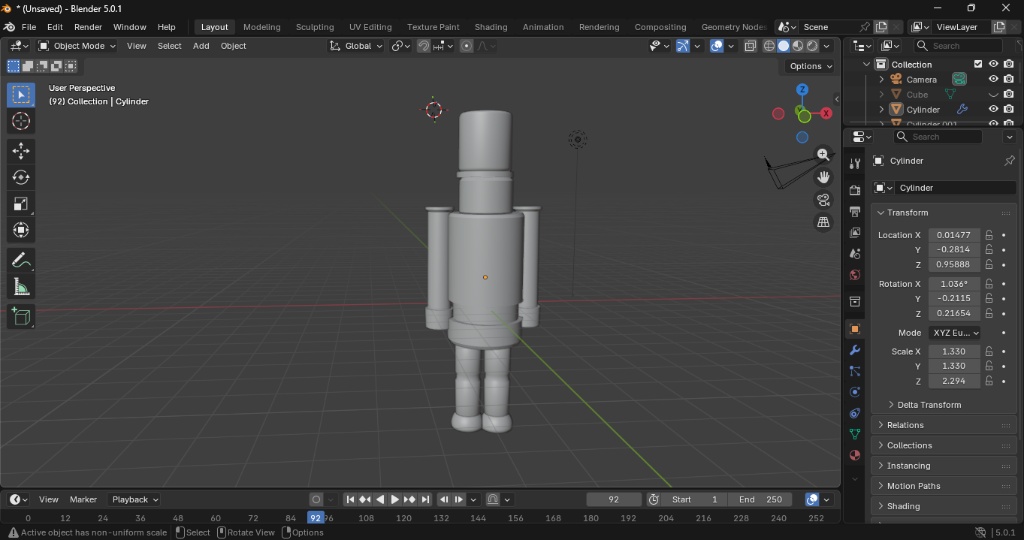

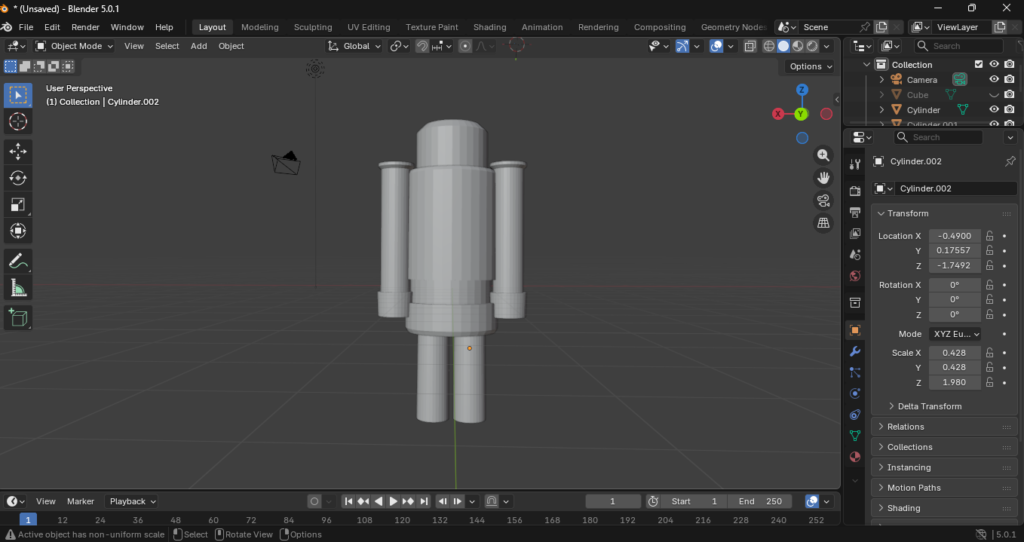

Los brazos siguieron una lógica similar a las piernas, pero con mayor detalle en las terminaciones. Para las manos, realicé una extrusión hacia afuera para simular el puño del uniforme. Las hombreras, por su parte, fueron el resultado de escalar la cara superior del brazo hacia afuera y luego extruirla un poco hacia arriba. Este juego de escalas es lo que define la silueta icónica del personaje.

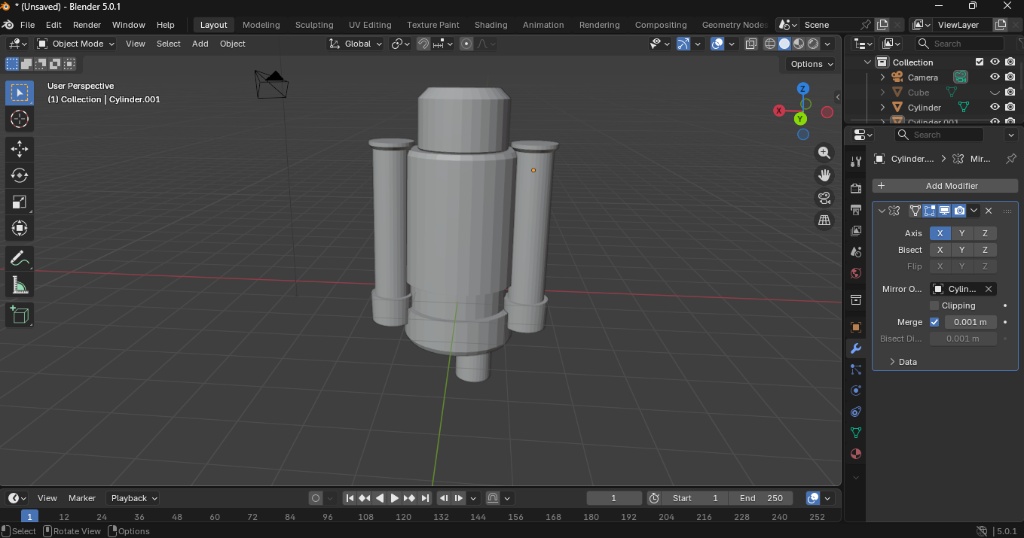

6. Implementación de simetría mediante el Modificador Mirror Modelar el lado izquierdo y luego el derecho es una pérdida de tiempo y un riesgo para la precisión. Por ello, utilicé el modificador Mirror. Al configurar el torso como el “objeto espejo”, Blender genera una copia exacta en tiempo real. Lo más valioso de esta técnica es la simetría matemática: si decido que el brazo debe ser más largo, ambos se ajustan al unísono, manteniendo la armonía del diseño.

7. Creación de zapatos y sombrero

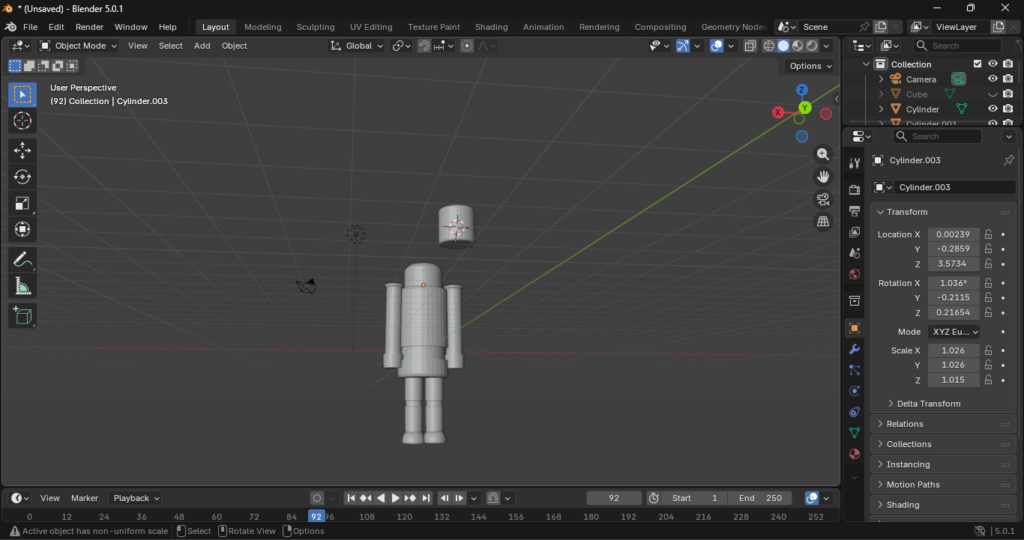

Para los zapatos, utilicé una UV Sphere. El desafío fue darle forma de bota. Entré en modo de Rayos X para seleccionar y borrar la mitad inferior de la esfera, dejando una base plana que luego rellené con F. Estirando los vértices frontales en el eje X, logré esa punta redondeada tan particular. El sombrero nació de la tapa superior de la cabeza, extruida y luego ajustada con la Edición Proporcional (O) para darle una curva sutil que rompa la rigidez del cilindro.

Conclusiones técnicas y personales

1. Simplificación de formas: Una de las lecciones más grandes fue aprender que un personaje complejo es solo una colección de piezas simples. Dominar las primitivas es el 70% del trabajo en el modelado industrial y de personajes.
2. La importancia de la iluminación y la geometría: El biselado no es solo un detalle estético; es una necesidad técnica. Aprendí que la forma en que la luz rebota en una arista curva es lo que engaña al ojo humano para creer que el objeto es sólido y real.
3. Flujos de trabajo no destructivos: El uso de modificadores como el Mirror me enseñó que en Blender es mejor trabajar de forma inteligente que de forma dura. Mantener la capacidad de editar un lado y ver los cambios en el otro es fundamental para cualquier artista 3D profesional.
4. Topología limpia: Al usar herramientas como el Loop Cut y extrusiones controladas, mantuve una malla limpia (principalmente quads). Esto es vital si en el futuro quisiera animar al cascanueces, ya que una malla desordenada se deforma mal.
5. Atención al detalle: Detalles pequeños, como el desplazamiento del cinturón hacia adentro o la curvatura del sombrero, son los que realmente cuentan la historia del personaje. El modelado 3D es, en última instancia, una cuestión de observación.

Referencias Bibliográficas

Alex Baeza. (2021, 31 mayo). Modos de selección y rellenado de caras – Tutorial Blender [Vídeo]. YouTube. https://www.youtube.com/watch?v=YvMbm1U8aYg

American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). https://doi.org/10.1037/0000165-000

Blender Foundation. (2026). Blender 5.0 Manual: Mesh Modeling Tools. https://docs.blender.org/manual/en/latest/

Grupo MARZA. (2022, 22 diciembre). Como hacer un cascanueces en Blender [Vídeo]. YouTube. https://www.youtube.com/watch?v=gDmjby5SGrA

Introduction – X-Ray selection tools. (s. f.). Blender Documentation. https://docs.blender.org/manual/es/latest/editors/3dview/display/visibility.html
